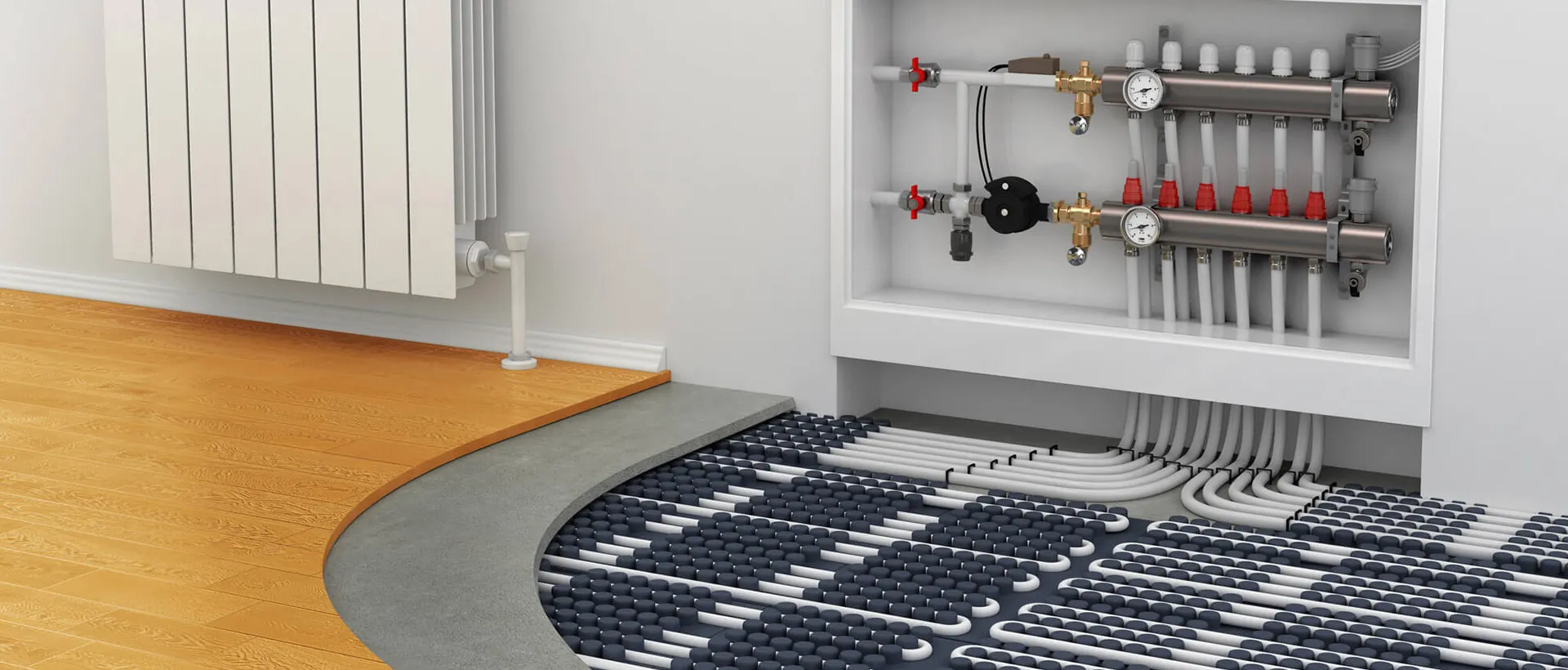

Skladba podlahy s podlahovým vytápěním: vrstvy a tloušťky
Na nosnou desku přijde tepelná izolace, systémová deska s trubkami, vrstva potěru nebo anhydritu a nášlapná vrstva, po obvodu okrajová dilatační páska. Nad vytápěným patrem vyjde skladba obvykle na 10–15 cm, na terénu kvůli silnější izolaci na 15–25 cm.
Topení v podlaze nejde přidat až nakonec. Vrstvy pod trubkami rozhodují o tom, kolik tepla uteče do základů, vrstvy nad nimi o tom, jak rychle podlaha nahřeje místnost. Dohromady pak určí, kde skončí hotová podlaha vůči prahům a dveřím.
Z jakých vrstev se podlaha s podlahovým topením skládá?
Pět vrstev nad sebou: nosná deska, tepelná izolace, systémová deska s trubkami, roznášecí vrstva a nášlapná vrstva. K nim patří okrajová dilatační páska po obvodu a u podlahy na terénu ještě hydroizolace pod izolací.
Skladba podlahového topení se od běžné podlahy liší dvěma vrstvami. Systémová deska drží trubky v přesné rozteči, potěr je obalí a teplo z nich rozvede do celé plochy.
Na pořadí a úplnosti vrstev záleží víc než na značce materiálu. Když chybí izolace pod deskou nebo páska u stěn, podlaha topí dolů a potěr praská u zdí, i když jsou trubky položené správně.
| Vrstva | K čemu je | Obvyklá tloušťka |
|---|---|---|
| Nosná deska | základová deska nebo strop, na kterém celá podlaha leží | podle projektu stavby |
| Hydroizolace (jen na terénu) | chrání podlahu před vlhkostí z podloží | několik milimetrů |
| Tepelná izolace | nepustí teplo dolů do země nebo do stropu pod vámi | na terénu 100–200 mm, mezi patry 30–50 mm |
| Systémová deska s trubkami | drží trubky v rozteči, u nopové desky i s vrstvou izolace | 20–50 mm podle typu desky |
| Okrajová dilatační páska | odděluje potěr od stěn, aby se mohl teplem roztahovat | 8–10 mm, od izolace až nad potěr |
| Roznášecí vrstva | obalí trubky, rozvede teplo a unese zatížení | cementový potěr 65–75 mm, anhydrit 50–60 mm |
| Nášlapná vrstva | povrch, po kterém chodíte | zhruba 2–20 mm podle krytiny |
Nopová, nebo hladká systémová deska?
Pod mokrou skladbu se používají hlavně dva typy: nopová deska s výstupky a hladká izolační deska s fólií a rastrem. Liší se tím, jak drží trubku a jak volně jde měnit rozteč.
Nopová deska má na povrchu řady výstupků a trubka se mezi ně zašlápne, bez dalších příchytek. Drží pevně i při lití potěru, rozteč se ale mění jen po krocích daných výstupky.
Hladká deska má na fólii natištěný rastr a trubku k ní přichytí plastové sponky. Rozteč jde volit libovolně, třeba hustší podél obvodových stěn pod okny. Kterou desku použijeme, rozhodne výška, kterou máte, a čím se bude zalévat.
Kolik místa podlahové topení potřebuje?
Nad vytápěným patrem počítejte obvykle s 10–15 cm od stropní desky po hotovou podlahu, na terénu nejčastěji s 15–25 cm. U domů s hodně silnou izolací pod podlahou to může být i víc.
Skladba podlahy s podlahovým topením na terénu je vyšší kvůli izolaci, ne kvůli trubkám. Pod podlahou na zemi drží teplo v domě jen izolace, zatímco nad obytným patrem stačí tenčí vrstva, protože teplo, které projde dolů, zůstává v domě.
Pro představu: v patře dá 30 mm izolace, 20 mm systémové desky, 55 mm anhydritu a 10 mm krytiny dohromady 115 mm. Na terénu dá 120 mm izolace, 30 mm desky, 70 mm cementového potěru a 15 mm dlažby dohromady 235 mm.
V novostavbě výšku podlahy určuje projekt. V rekonstrukci ji určuje to, co už stojí: prahy, zárubně, první schod a světlá výška místnosti.
Kolik betonu na podlahové topení potřebujete?
Nad horní hranou trubek se u cementového potěru obvykle uvádí nejméně 45 mm, u anhydritu nejméně 35 mm. Celkem tak cementový potěr vyjde zhruba na 65–75 mm, anhydrit na 50–60 mm.
Betonem se tu myslí cementový potěr, směs cementu, písku a vody bez hrubého kameniva. Objem spočítáte z plochy a tloušťky: 100 m² při 7 cm dělá zhruba 7 m³ směsi, anhydritu ve vrstvě 5 cm by na stejnou plochu stačilo 5 m³.
Víc není lépe. Silnější vrstva se déle nahřívá, pomaleji reaguje na termostat a přidává váhu. Tenčí, než výrobce směsi dovolí, zase nad trubkami praská.
Cementový potěr, nebo anhydrit?
Obojí funguje. Anhydrit se lije, sám obteče trubky bez vzduchových mezer a vystačí s tenčí vrstvou, cementový potěr zase snese trvalou vlhkost.
U obou platí, že krytina přijde až po zátopu a změření zbytkové vlhkosti. Zátop začíná vodou kolem 20–25 °C a teplota se zvyšuje postupně, aby potěr vysychal rovnoměrně a nepopraskal. Přesné časy zrání a zátopu uvádí výrobce konkrétní směsi v technickém listu a ty mají přednost před obecnými čísly.
- Anhydrit: nad trubkou nejméně 35 mm, vytápět se může začít nejdřív po 7 dnech, před lepením krytiny se povrch přebrousí.
- Cementový potěr: nad trubkou nejméně 45 mm, vytápět se začíná nejdřív po 21 dnech, hodí se i do garáže nebo technické místnosti.
- Pod anhydrit patří fólie s přelepenými spoji a pevně uchycené trubky, jinak litá směs zateče do izolace nebo trubky nadzvedne.
- Cementový potěr potřebuje dilatační spáry už na menších plochách, anhydrit snese větší pole bez přerušení.
Jde podlahové topení do starého domu?
Jde, pokud na něj dům má výšku a únosný podklad. Nejdřív posoudíme dostupnou výšku podlahy a stav podkladu, pak navrhneme skladbu, která se vejde pod prahy a dveře.
Ve starém domě bývá potřeba vybourat původní podlahu až na nosnou vrstvu, jinak na izolaci a potěr nezbudou centimetry. U dřevěných trámových stropů hraje roli i váha: každý centimetr cementového potěru přidá zhruba 20 kg na m², proto u nich nechte únosnost posoudit statika.
Počítejte i se stávajícím topením. Podlahovka topí vodou o 30–40 °C, takže ke starému kotli a radiátorům se napojuje přes směšování, které teplotu vody pro podlahu srazí.
Kde na mokrou skladbu nestačí výška nebo nosnost stropu, existují i suché systémy. Trubky v nich leží v drážkách izolačních desek a místo potěru je zakryjí roznášecí desky, takže skladba vyjde nižší a lehčí. Na rovinnost podkladu jsou ale náročnější.
Jaká nášlapná vrstva se hodí na podlahové topení?
Teplo nejochotněji pouští dlažba a kámen, dobře fungují i vinyl, laminát a dřevo s označením pro podlahové topení. Tepelný odpor krytiny i s podložkou by neměl přesáhnout 0,15 m²·K/W.
Tenký koberec jde také. Silný vlněný koberec na podložce ale funguje jako peřina a podlaha pod ním topí hůř.
Krytinu vyberte dřív, než navrhneme okruhy. Z její tloušťky a tepelného odporu vychází výška skladby i teplota vody, kterou podlaha potřebuje. Lepidlo, stěrka i podložka musí snést teplo stejně jako krytina, takže i u nich hledejte označení pro podlahové topení.
- Dlažba a kámen: vedou teplo nejlépe, lepí se celoplošně flexibilním lepidlem.
- Vinyl: lepený reaguje rychle, u zámkového na podložce hlídejte její tepelný odpor.
- Laminát: jen s označením pro podlahové topení a s tenkou podložkou, která teplo nebrzdí.
- Dřevo: vícevrstvé parkety lepené celoplošně k potěru. Dřevo v topné sezóně sesychá, takže počítejte s tenkými spárami.
Časté dotazy
Proč jsou trubky při lití potěru pod tlakem?
Aby se případná netěsnost poznala hned, dokud je podlaha otevřená. Tlakovou zkoušku děláme před litím a trubky zůstávají pod tlakem i během zalévání, kdy se po nich chodí s hadicí a hladítkem.
Musí být pod podlahovým topením izolace?
Musí. Bez ní by velká část tepla šla dolů do základové desky nebo do místnosti pod vámi. Na terénu dává smysl silná izolace, mezi dvěma vytápěnými patry stačí tenčí, která zároveň tlumí kročejový hluk.
Kdy můžu na potěr pokládat podlahu?
Až po zrání, zátopu a změření zbytkové vlhkosti. U anhydritu to bývá dřív než u cementového potěru, přesný čas ale určuje výrobce směsi. Pokládka na vlhký potěr se vymstí: dlažba se může odlepit a dřevo zkroutit.
Proč se u stěn dává dilatační páska?
Potěr se při topení roztahuje a páska mu po obvodu dává místo, aby netlačil do zdí a nepraskal. Zároveň odděluje podlahu od stěn, takže se do nich tolik nepřenáší kročejový hluk. Dilatační spáry patří i do dveří mezi místnostmi a trubky se v nich vedou v chráničce.
Je skladba podlahy s podlahovým topením v koupelně jiná?
Vrstvy jsou stejné, pod dlažbu navíc přijde hydroizolační stěrka tam, kam stříká voda. Koupelna mívá vlastní okruh, protože v ní chcete tepleji než v ložnici.
Jaké trubky se do podlahového topení dávají?
Plastové trubky s kyslíkovou bariérou, nejčastěji o průměru 16 nebo 17 mm. Bariéra brání tomu, aby do topné vody pronikal kyslík, který by jinak urychloval korozi kovových dílů v kotelně.
